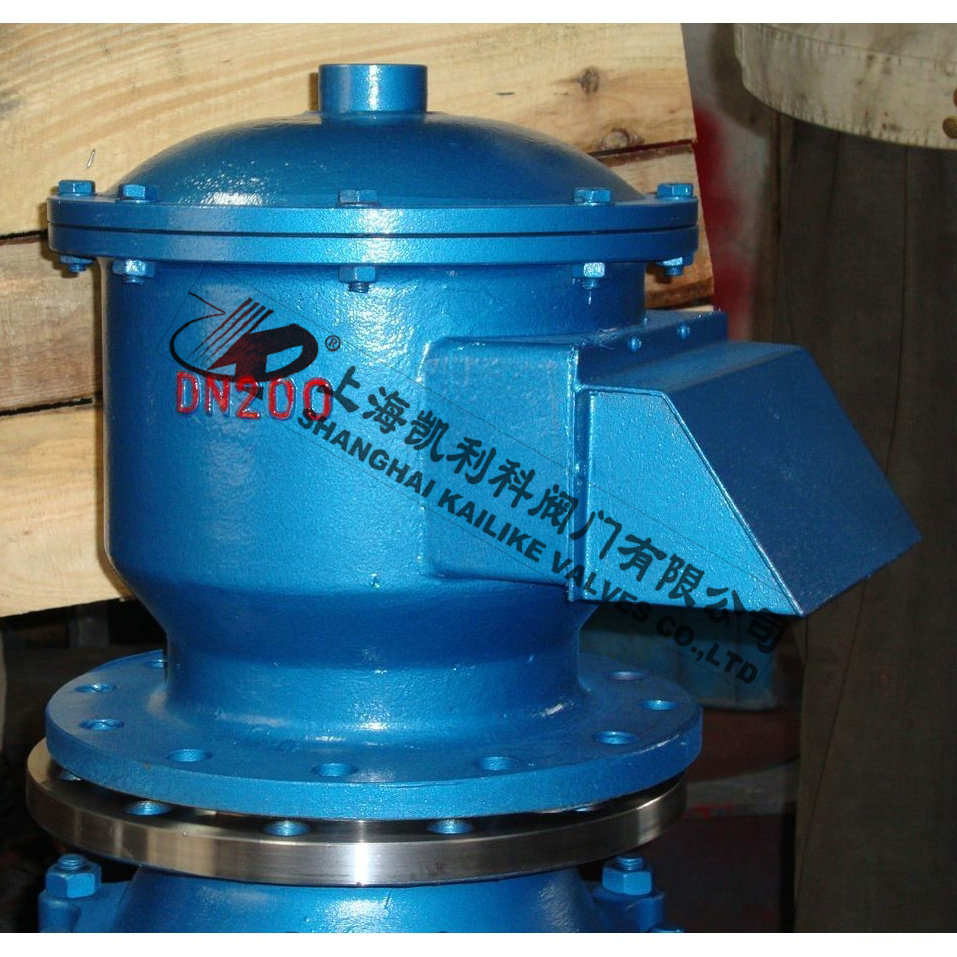

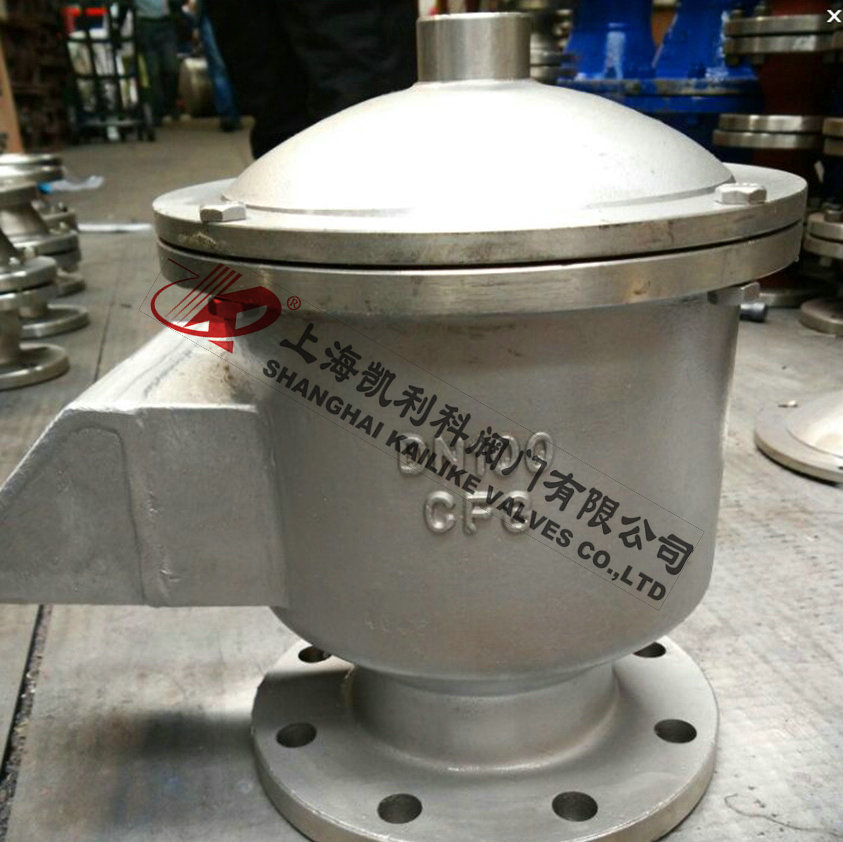

GFQ-2全天候呼吸閥

產品名稱：	全天候呼吸閥	產品型號：	GFQ-2
公稱通徑：	DN25～DN400	功能作用：	呼氣、吸氣
公稱壓力：	1.6MPa	連接方式：	法蘭
適用溫度：	-28ºC～+60ºC	安裝位置：	儲罐頂部
閥體材質：	鑄鐵、鑄鋼、不銹鋼、鋁合金	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	汽油、柴油、煤油、原油、甲苯等	生產廠家：	上海凱利科閥門有限公司

產品說明

GFQ-2全天候呼吸閥用于油及液體罐上，用來排除罐內的正壓和負壓氣體，使罐內液體進出方便，如罐體上不裝呼吸閥罐內的液體進出有一定的障礙，很可能出現罐體變型和振動，GFQ-2全天候呼吸閥設計合理，結構簡單，使用方便，是儲罐的必備產品。

產品特點

1、全天候呼吸閥殼體選用不銹鋼、鑄鋼和鋁合金，耐腐蝕性好；
2、閥盤采用四氟材料，耐低溫，防凍性能好；
3、結構簡單，易檢修，安全方便。
4、性能完全符合石油工業部標準 SY7511-87 規定。

工作原理

QFQ-2全天候呼吸閥由壓力閥和真空閥組成，安裝于貨油艙透氣管上，能隨貨油艙內油氣正負壓變化而自動啟閉，使貨油艙內外氣壓差保持在允許值范圍內。當罐內介質的壓力在呼吸閥的控制操作壓力范圍之內時，呼吸閥不工作，保持油罐的密閉性；當往罐內補充介質，使罐內上部氣體空間的壓力升高，到呼吸閥的操作正壓時，壓力閥被頂開，氣體從呼吸閥呼出口逸出，使罐內壓力不在繼續增高；罐外的大氣將頂開呼吸閥的負壓閥盤。

產品作用

GFQ-2全天候呼吸閥安裝在儲罐頂部，是解決罐內正壓，負壓的氣體，使罐內的液體進出沒有受到阻礙，當外液體輸入罐內時有大量的氣體往外呼(稱正壓)。如罐內液體往外輸出時罐內必須從外空氣吸進罐內(稱負壓)。如停止工作時呼吸閥自動關閉不會(huì )把罐內液氣往外泄漏，使罐內的液體質量得到了有利的保障。

適用范圍

全天候呼吸閥適用于儲存閃點低于 28 ℃的甲類油品和閃點低于 60 ℃的乙類油品，如汽油、笨、甲笨、煤油、輕柴油、機油、原油等油品及性質相同的化工產品儲罐。全天候呼吸閥可與ZGB波紋阻火器配套使用。

操作壓力

壓力	等級
	A	B	C	D
呼出壓力	+355Pa(36mmH20)	+980Pa(100mmH20)	+1765Pa(180mmH20)	特殊指定
吸入壓力	-295Pa(30mmH20)	-295Pa(30mmH20)	-392Pa(40mmH20)	特殊指定

通氣量表

代號	規格mm	50	80	100	150	200	250
	壓力等級Pa	通氣量m3/h
A	+335	25	60	90	190	340	550
	-295	20	50	75	160	280	450
B	+980	30	70	100	200	380	600
	-295	20	50	75	160	280	450
C	+1765	40	95	140	280	500	800
	-295	20	50	75	160	280	450
標準允許泄漏量m3/h		≤0.04				≤0.4

材料代號

代號	材料
Ⅰ	ZALSi7Mg	鑄鋁合金	鋁合金	1Cr13	304	聚四氟乙烯	油品
Ⅱ	CS	碳鋼	304	304	304	聚四氟乙烯	油品、化工品
Ⅲ	OCr18Ni9	SS304	304	304	304	聚四氟乙烯	化工品
Ⅳ	00Cr19Ni11	SS304L	304L	304L	304L	聚四氟乙烯	化工品
Ⅴ	0Cr17Ni12Mo2	SS316	316	316	316	聚四氟乙烯	化工品
Ⅵ	00Cr17Ni14Mo2	SS316L	316L	316L	316L	聚四氟乙烯	化工品

主要零部件

閥體材料	WCB、304、316、鋁合金
正壓閥盤材料	304、316、鋁合金
負壓閥盤材料	304、316、四氟PTFE
環境溫度 ℃	-30~60

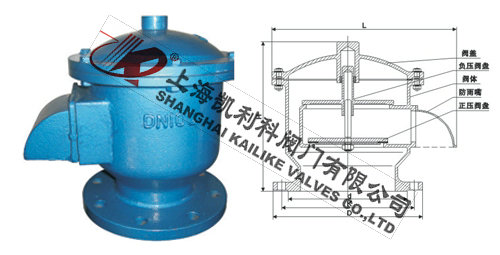

外形結構圖



主要外形尺寸

公稱通徑 (mm)	安裝尺寸
	D	K	L	H	n×φ
DN25	115	85	160	165	4×14
DN32	135	100	180	185	4×18
DN40	145	110	190	190	4×18
DN50	160	125	220	220	4×18
DN80	195	160	270	260	8×18
DN100	215	180	310	280	8×18
DN150	280	240	380	330	8×22
DN200	335	295	450	380	12×22
DN250	395	350	520	420	12×22
DN300	565	515	670	520	16×26

使用說明

呼吸閥安裝在儲罐頂部，是解決罐內正壓，負壓的氣體，使罐內的液體進出沒有受到阻礙，當外液體輸入罐內時有大量的氣體往外呼（稱正壓）。如罐內液體往外輸出時罐內必須從外空氣吸進罐內（稱負壓）。如停止工作時呼吸閥自動關閉不會(huì )把罐內液氣往外泄漏，使罐內的液體質量得到了有利的保障。

維護保養

為了呼吸閥使用安全，在使用前先檢查導桿和閥盤是否靈活。此閥要定期（ 6 個月內）檢查通氣口正、負閥盤是否靈活，閥盤接觸面有無損壞，如有損壞應立即檢修。檢修完畢后，一切正?？芍匦率褂?。
