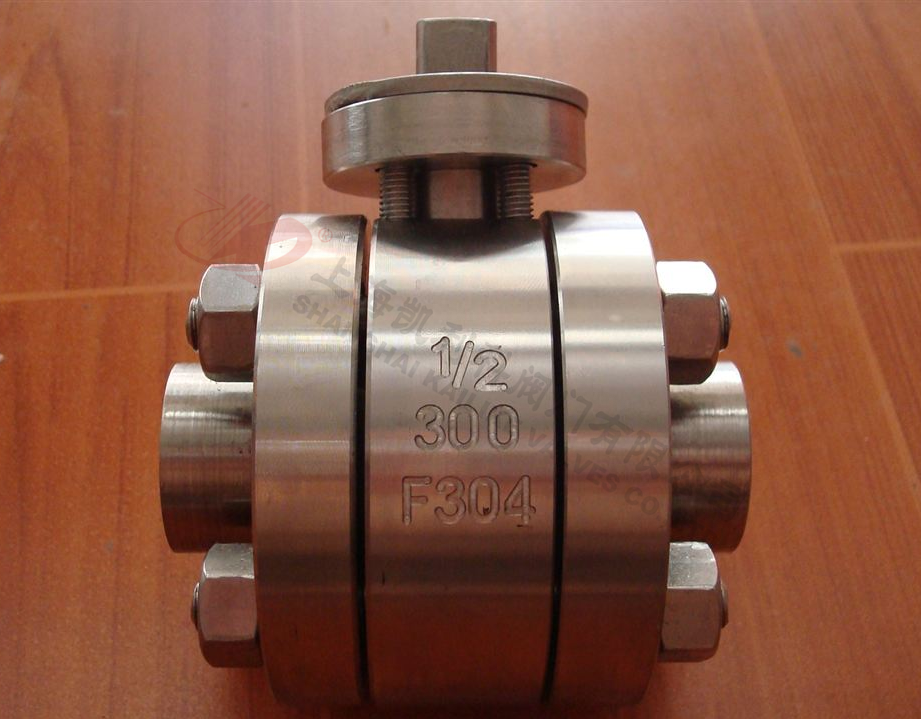

高壓球閥主要用于石油,天然氣的長距離管線輸送和城市煤氣管道系統。由于長輸管線用閥的獨有特征,因而在設計時充分考慮了其承受管道應力的能力,以及安全性,耐候性,長期使用的可靠性等;密封,結構設計屬劍閥公司獨有。適用于Class 150~2500Lb,工作溫度80~550℃的長輸管線和一般工業管線,其安全、耐惡劣環境性等的設計均已進行特殊考慮,適用于水、油品、蒸汽等介質。
產品名稱: | 高壓球閥 | 產品型號: | Q41N/Q61N/Q11N |
公稱通徑: | DN15~DN300 | 結構形式: | 球形 |
公稱壓力: | 1.6Mpa~32.0Mpa、Class 150~2500Lb | 連接方式: | 法蘭、焊接、內螺紋、外螺紋 |
適用溫度: | ≤550ºC | 驅動方式: | 電動、氣動 |
閥體材質: | 鍛鋼、不銹鋼 | 制造標準: | 國標GB、德國DIN、美國API、ANSI |
適用介質: | 水、油品、蒸汽、氣體、天然氣 | 生產廠家: | 上海凱利科閥門有限公司 |
零件名稱 | 材料 | |
GB | ASTM | |
彈簧 | 60SizMnl | AISI9260 |
閥座 | 25 | A105 |
密封圈 | PTFE | PTFE |
O型圈 | NBR | NBR |
螺釘 | 35CrMo | A193-B7 |
墊片 | PTFE柔性石墨 | |
下閥桿 | 2Cr13 | A276-410 |
墊片 | PTFE柔性石墨 | |
底蓋 | 25 | A105 |
閥體、端 | 25 | A105 |
墊片 | PTFE柔性石墨 | |
O型圈 | NBR | NBR |
球體 | A105+HCr | |
滑動軸承 | PTFE | |
閥桿 | 2Cr13 | A276-410 |
注脂閥 | 組件 | |
墊片 | PTFE+不銹鋼 | PTFE+304 |
填料箱 | 25 | A105 |
壓蓋 | 25 | A105 |
O型圈 | NBR | NBR |
支架 | Q235A | 碳鋼 |
鍵 | 45 | AISI C 1045 |
連接套 | 45 | AISI C 1045 |
驅動裝置 | 組件(電動或氣動裝置) |
型號 | Q41N/Y-160 | Q41N/Y-320 | Q61N/Y-160 | Q61N/Y-320 | |
公稱壓力 PN(MPa) | 16.0 | 32.0 | 16.0 | 32.0 | |
試驗壓力 (Mpa) |

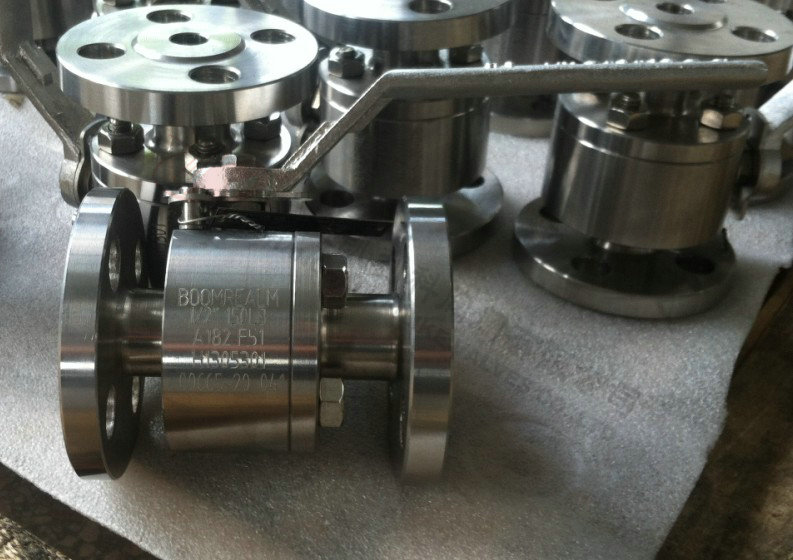

殼體 | 24.0 | 48.0 | 24.0 | 48.0 |
密封(液) | 17.6 | 35.2 | 17.6 | 35.2 | |
密封(氣) | 0.6 | ||||
適用溫度 | -40~80 | ||||
適用介質 | 水、油品、氦、氫、氨等 |
型號 | 公稱通徑 DN(mm) | L | L1 | D | D1 | M | D2 | Z-φd | b | H | LO |
重量 (kg) |
Q41N-160 (尼龍) Q41Y-160 (司太立合金) |
210 | 52 | 95 | 60 | M24×2 | 18 | 3-18 | 20 | 77 | 220 | 5 | |
15 | 230 | 62 | 95 | 60 | M24×2 | 20 | 3-18 | 20 | 85 | 220 | 6 | |
20 | 240 | 73 | 105 | 68 | M33×2 | 28 | 3-18 | 20 | 94 | 250 | 8 | |
25 | 260 | 77 | 105 | 68 | M33×2 | 28 | 3-18 | 22 | 100 | 250 | 10 | |
32 | 300 | 100 | 115 | 80 | M42×2 | 38 | 4-18 | 24 | 120 | 300 | 19 | |
40 | 350 | 110 | 165 | 115 | M52×2 | 48 | 6-26 | 30 | 150 | 400 | 26 | |
50 | 400 | 130 | 165 | 115 | M64×3 | 58 | 6-26 | 32 | 165 | 400 | 39 | |
65 | 490 | 140 | 200 | 145 | M80×3 | 74 | 6-29 | 40 | 180 | 500 | 53 | |
80 | 580 | 150 | 225 | 170 | M100×3 | 94 | 6-33 | 50 | 200 | 600 | 76 | |
100 | 620 | 178 | 260 | 195 | M125×4 | 115 | 6-36 | 60 | 245 | 800 | 130 | |
Q41N-320 (尼龍) Q41Y-320 (司太立合金) |
10 | 210 | 52 | 95 | 60 | M24×2 | 18 | 3-18 | 20 | 77 | 220 | 5 |
150 | 230 | 62 | 105 | 68 | M33×2 | 28 | 3-18 | 20 | 85 | 220 | 6.5 | |
20 | 240 | 73 | 105 | 68 | M33×2 | 28 | 3-18 | 20 | 94 | 250 | 8 | |
25 | 260 | 77 | 115 | 80 | M42×2 | 35 | 4-18 | 25 | 100 | 250 | 11 | |
32 | 300 | 100 | 135 | 95 | M48×2 | 41 | 4-22 | 30 | 120 | 300 | 21 | |
40 | 350 | 110 | 165 | 115 | M64×2 | 47 | 6-26 | 35 | 150 | 400 | 28 | |
50 | 400 | 130 | 200 | 145 | M80×3 | 70 | 6-29 | 40 | 165 | 450 | 41 | |
65 | 490 | 140 | 225 | 170 | M100×3 | 90 | 6-33 | 50 | 180 | 500 | 56 | |
80 | 580 | 150 | 260 | 195 | M125×4 | 112 | 6-36 | 55 | 200 | 600 | 79 | |
100 | 620 | 178 | 300 | 235 | M155×4 | 135 | 8-36 | 65 | 245 | 800 | 134 |

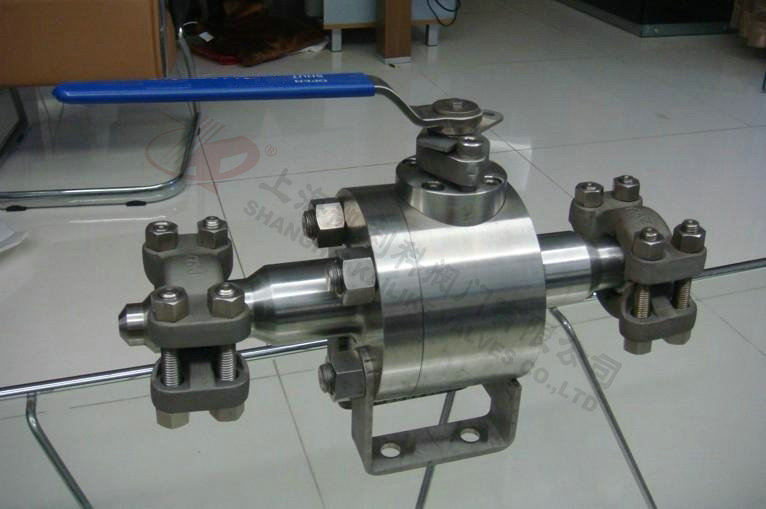

型號 |
公稱通徑DN(mm) |
尺寸 | 重量 (kg) | ||||||
L | L1 | D | D1 | H | Lo | 16.MPa | 32.0MPa | ||
Q61N-320 (尼龍) Q61Y-320 (司太立合金) |
10 | 150 | 60 | 90 | 18 | 58 | 220 | 4 | 4.5 |
15 | 170 | 70 | 100 | 23 | 62 | 220 | 4.5 | 5 | |
20 | 190 | 80 | 110 | 29 | 7S | 250 | 6.5 | 7 | |
25 | 205 | 95 | 115 | 36 | 80 | 250 | 8 | 9 | |
32 | 230 | 110 | 150 | 43 | 96 | 300 | 16 | 18 | |
40 | 260 | 120 | 170 | 49 | 111 | 400 | 22.5 | 24 | |
50 | 330 | 140 | 200 | 61 | 128 | 400 | 35 | 38 | |
65 | 360 | 150 | 225 | 80 | 180 | 500 | 48 | 52 | |
80 | 380 | 160 | 270 | 105 | 200 | 600 | 67 | 72 | |
100 | 430 | 188 | 320 | 118 | 245 | 800 | 116 | 124 |
口徑 | d | L | L1 | H | W | D | L3 |
流量 | 總長 | 中段瓣總長 | 中心高度 | 手柄長度 | 半插口 | 有效長度 | |
NPT3/8″ | 10 | 100 | 60 | 62 | 150 | 17.80 | 10 |
NPT1/2″ | 14 | 100 | 60 | 65 | 150 | 21.85 | 10 |
NPT3/4″ | 19 | 140 | 80 | 74 | 180 | 27.30 | 13 |
NPT1″ | 24 | 140 | 80 | 80 | 180 | 34.05 | 13 |
NPT11/4″ | 31 | 160 | 9 | 95 | 255 | 42.80 | 13 |
NPT11/2″ | 39 | 180 | 100 | 98 | 255 | 48.80 | 13 |
NPT2″ | 48 | 200 | 110 | 108 | 255 | 61.35 | 16 |
NPT21/2″ | 63 | - | - | - | - | 74.20 | 16 |
NPT3″ | 78 | - | - | - | - | 90.15 | 16 |
NPT4″ | 98 | - | - | - | - | 115.80 | 19 |

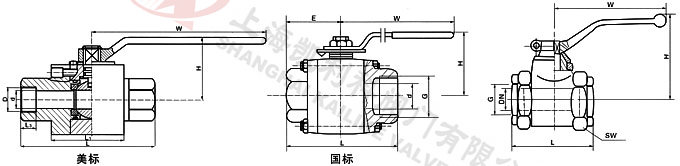

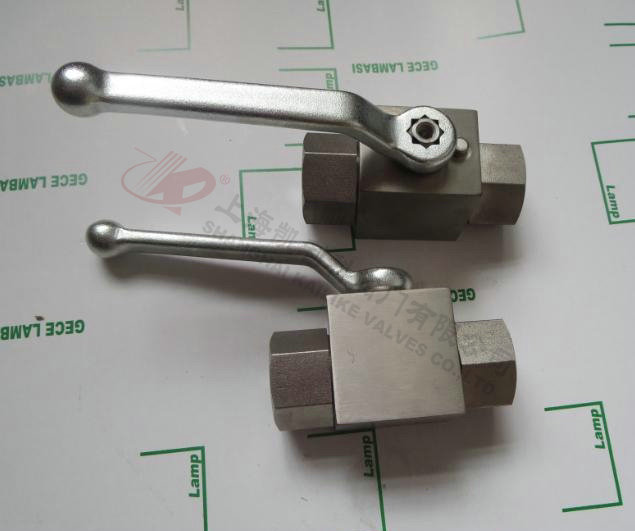

公稱通徑DN(mm) | Q11N-100/160、Q11N-100/160P | Q11N-320、Q11N-320P | |||||||||
管螺紋 | 尺寸 | 管螺紋 | 尺寸 | ||||||||
d | L | H | W | E | H | W | SW | L | |||
5 | 1/4 | 11 | 70 | 43 | 108 | 42.5 | - | - | - | - | 70 |
10 | 3/8 | 11 | 70 | 43 | 108 | 42.5 | - | - | - | - | - |
15 | 1/2 | 11 | 85 | 43 | 108 | 42.5 | 1/2 | 68 | 130 | 41 | 85 |
20 | 3/4 | 14 | 95 | 45.5 | 146 | 47.5 | 3/4 | 77 | 180 | 46 | 95 |
25 | 1 | 21 | 105 | 59.5 | 146 | 52.5 | 1 | 82 | 180 | 55 | 105 |
32 | 11/4 | 25 | 120 | 64.5 | 146 | 60 | 11/4 | 115 | 300 | 70 | 120 |
40 | 11/2 | 32 | 130 | 76 | 254 | 65 | 11/2 | 120 | 300 | 80 | 130 |
50 | 2 | 38 | 150 | 81 | 254 | 75 | 2 | 130 | 300 | 90 | 130 |
聲明:【高壓球閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供,如何選擇適用的高壓球閥產品,使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門,我們將在最短的時間內為您解答! |
