D341X手動渦輪蝶閥(工作原理圖)
來源:www.distanceindolphins.com作者:上海凱利科閥門有限公司 更新時間:2023-03-17 09:03:14
今天我們來講解(D341X手動渦輪蝶閥)工作原理以及及介紹圖片,本篇文章主要講解D341X手動渦輪蝶閥工作原理以及介紹圖片。
上海凱利科閥門有限公司是〖 D341X手動渦輪蝶閥 〗的供應商,可提供手動渦輪蝶閥結構圖,手動渦輪蝶閥外形尺寸圖,手動渦輪蝶閥型號,手動渦輪蝶閥作用特點,手動渦輪蝶閥工作原理,手動渦輪蝶

  上海凱利科閥門有限公司是〖D341X手動渦輪蝶閥〗的供應商,可提供手動渦輪蝶閥結構圖,手動渦輪蝶閥外形尺寸圖,手動渦輪蝶閥型號,手動渦輪蝶閥作用特點,手動渦輪蝶閥工作原理,手動渦輪蝶閥批發廠家,手動渦輪蝶閥執行標準,歡迎新老客戶來電,來函,我們將為您提供貼心的服務。以下就是關于D341X手動渦輪蝶閥說明書的詳細概述:

D341X手動渦輪蝶閥


  手動渦輪蝶閥又叫翻板閥,是一種結構簡單的調節閥,可用于低壓管道介質的開關控制的蝶閥是指關閉件(閥瓣或蝶板)為圓盤,圍繞閥軸旋轉來達到開啟與關閉的一種閥。閥門可用于控制空氣、水、蒸汽、各種腐蝕性介質、泥漿、油品、液態金屬和放射性介質等各種類型流體的流動。在管道上主要起切斷和節流作用。蝶閥啟閉件是一個圓盤形的蝶板,在閥體內繞其自身的軸線旋轉,從而達到啟閉或調節的目的。

手動渦輪蝶閥工作原理

  手動渦輪蝶閥是用圓盤式啟閉件往復回轉90°左右來開啟、關閉或調節介質流量的一種閥門。蝶閥不僅結構簡單、體積小、重量輕、材料耗用省、安裝尺寸小、驅動力矩小、操作簡便、迅速,并且還可以同時具有良好的流量調節功能和關閉密封特性,蝶閥的使用廣泛。其使用的品種和數量仍在繼續擴大,并向高溫、高壓、大口徑、高密封性、長壽命、優良的調節特性,以及一閥多功能發展。其可靠性及其他性能指標均達到較高水平。

  隨著防化學腐蝕的合成橡膠在蝶閥上的應用,蝶閥的性能得以提高。由于合成橡膠具有耐腐蝕、抗沖蝕、尺寸穩定、回彈性好、易于成形、成本低廉等特點,并可以根據不同的使用要求選擇不同性能的合成橡膠,以滿足蝶閥的使用工況條件。

  由于聚四氟乙烯(PTFE)具有耐腐蝕性強、性能穩定、不易老化、摩擦系數低、易于成形、尺寸穩定,并且可以通過填充、添加適當的材料改善其綜合性能,得到強度更好、摩擦系數更低的蝶閥密封材料,克服了合成橡膠的局限性,因而以聚四氟乙烯為代表的高分子聚合材料及其填充改性材料,在蝶閥上得到了廣泛的應用,從而使蝶閥的性能得到進一步的提高,制造出了溫度、壓力范圍更廣,密封性能可靠,使用壽命更長的蝶閥。

  為了滿足高低溫度、強沖蝕、長壽命等工業應用的使用要求,金屬密封蝶閥得到了很大的發展。隨著耐高溫、耐低溫、耐強腐蝕、耐強沖蝕、高強度合金材料在蝶閥中的應用,使金屬密封蝶閥在高低溫度、強沖蝕、長壽命等工業領域得到了廣泛的應用,出現了大口徑(9~750mm)、高壓力(42.0MPa)、寬溫度范圍(-196~606℃)的蝶閥,從而使蝶閥的技術達到一個全新的水平。

  蝶閥在完全開啟時,具有較小的流阻。當開啟在大約15°~70°之間時,又能進行靈敏的流量控制,因而在大口徑的調節領域,蝶閥的應用非常普遍。

  由于蝶閥蝶板的運動帶有擦拭性,故大多數的蝶閥可用于帶懸浮固體顆粒的介質。依據密封件的強度,也可用于粉狀和顆粒狀介質。


手動渦輪蝶閥適用于哪些場合

  手動渦輪蝶閥適用于流量調節。由于蝶閥在管路中的壓力損失比較大,還應考慮關閉時蝶板承受管道介質壓力的堅固性。此外,還必須考慮在高溫下彈性閥座材料所承受工作溫度的限制。 蝶閥的結構長度和總體高度較小,開啟和關閉速度快,且具有流體控制特性,蝶閥的結構原理適合制作大口徑閥門。當要求蝶閥作控制流量使用時,重要的是正確選擇蝶閥的尺寸和類型,使之能恰當地、有效地工作。

  通常,在節流、調節控制與泥漿介質中,要求結構長度短,啟閉速度快(1/4轉)。低壓截止(壓差小),推薦選用蝶閥。

  在雙位調節、縮口地通道、低噪聲、有氣穴和氣化現象,向大氣少量滲漏,具有磨蝕性介質時,可以選用蝶閥。

  在特殊工況條件下節流調節,或要求密封嚴格,或磨損嚴重、低溫(深冷)等工況條件下使用蝶閥時,需使用特殊設計金屬密封帶調節裝置地三偏心或雙偏心地專用蝶閥。

  蝶閥適用于要求達到完全密封、氣體試驗泄漏為零、壽命要求較高、工作溫度在-10度~150度的淡水、污水、海水、鹽水、蒸汽、天然氣、食品、藥品、油品和各種酸堿及其他管路上。

  軟密封偏心蝶閥適用于通風除塵管路的雙向啟閉及調節,廣泛用于冶金、輕工、電力、石油化工系統的煤氣管道及水道等。

  金屬對金屬線密封雙偏心蝶閥適用于城市供熱、供氣、供水等煤氣、油品、酸堿等管路,作為調節和節流裝置。

  金屬對金屬面密封三偏心蝶閥除作為大型變壓吸附(PSA)氣體分離裝置程序控制閥使用外,還可廣泛用于石油、石化、化工、冶金、電力等領域。


手動渦輪蝶閥哪些常見故障

  手動渦輪蝶閥中的橡膠彈性體在連續使用中,會(huì )產生撕裂、磨損、老化、穿孔甚至脫落現象。而傳統的熱硫化工藝很難適應現場修復的需要,修復時要采用專門的設備,消耗大量熱能和電能,費時費力。當今逐步采用高分子復合材料的方法替代傳統方法,具備的粘著力及出色的抗磨損、抗撕裂性能,確保修復后達到使用周期,縮短停機時間。


手動渦輪蝶閥如何安裝維護

  1、在安裝時,閥瓣要停在關閉的位置上。

  2、開啟位置應按蝶板的旋轉角度來確定。

  3、帶有旁通閥的蝶閥,開啟前應先打開旁通閥。

  4、應按制造廠的安裝說明書進行安裝,重量大的蝶閥,應設置牢固的基礎。


手動渦輪蝶閥施工和安裝中有哪些要點

  1、安裝位置、高度、進出口方向必須符合設計要求,連接應牢固緊密。

  2、安裝在保溫管道上的各類手動閥門,手柄均不得向下。

  3、閥門安裝前必須進行外觀檢查,閥門的銘牌應符合現行國家標準《通用閥門標志》GB 12220的規定。對于工作壓力大于1.0 MPa 及在主干管上起到切斷作用的閥門,安裝前應進行強度和嚴密性能試驗,合格后方準使用。強度試驗時,試驗壓力為公稱壓力的1.5倍,持續時間不少于5min,閥門殼體、填料應無滲漏為合格。嚴密性試驗時,試驗壓力為公稱壓力的1.1倍;試驗壓力在試驗持續的時間應符合GB 50243標準要求,以閥瓣密封面無滲漏為合格。


手動渦輪蝶閥在安裝中有哪些注意事項

  手動渦輪蝶閥結構簡單、體積小、重量輕,其組成部分也比較少,就關鍵的幾個零部件就能構成了蝶閥,開啟的時候也非常方便,只需要把開關選擇到九十度即可,蝶閥對流體的控制非常好,可以隨時增加流量或者減少流量,閥門在運輸任何流體的時候都有一定的阻力,而蝶閥的阻力主要來自于其自身,比如蝶閥體的厚度,如果想減少對流體的阻力只需要降低其厚度即可。彈性密封則具有受溫度限制的缺陷。


  蝶閥的運用范圍也比較廣,如果用來控制流量的話就需要選擇不同的類型和閥體的大小了,因為蝶閥在設計的時候本身就比較適合一些口徑比較大的閥門。蝶閥不僅在石油、煤氣、化工、水處理等一般工業上得到廣泛應用,而且還應用于熱電站的冷卻水系統。

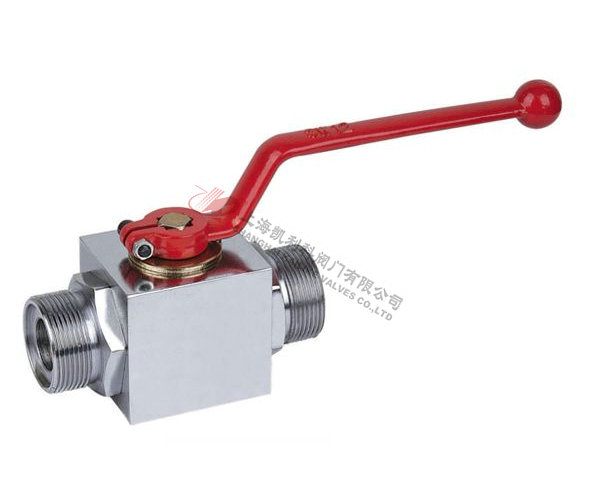

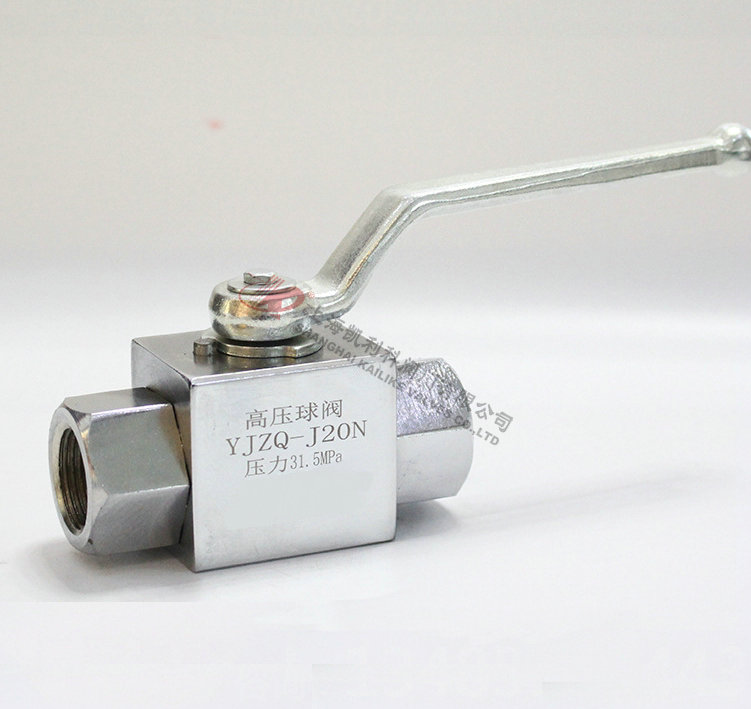

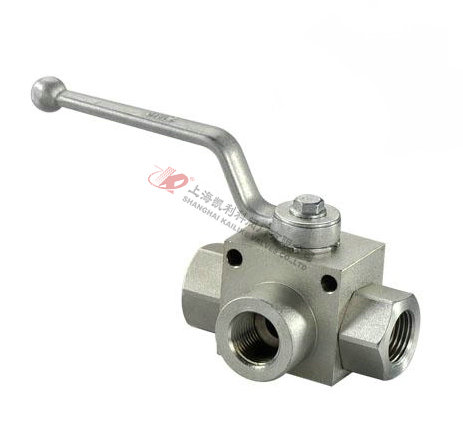

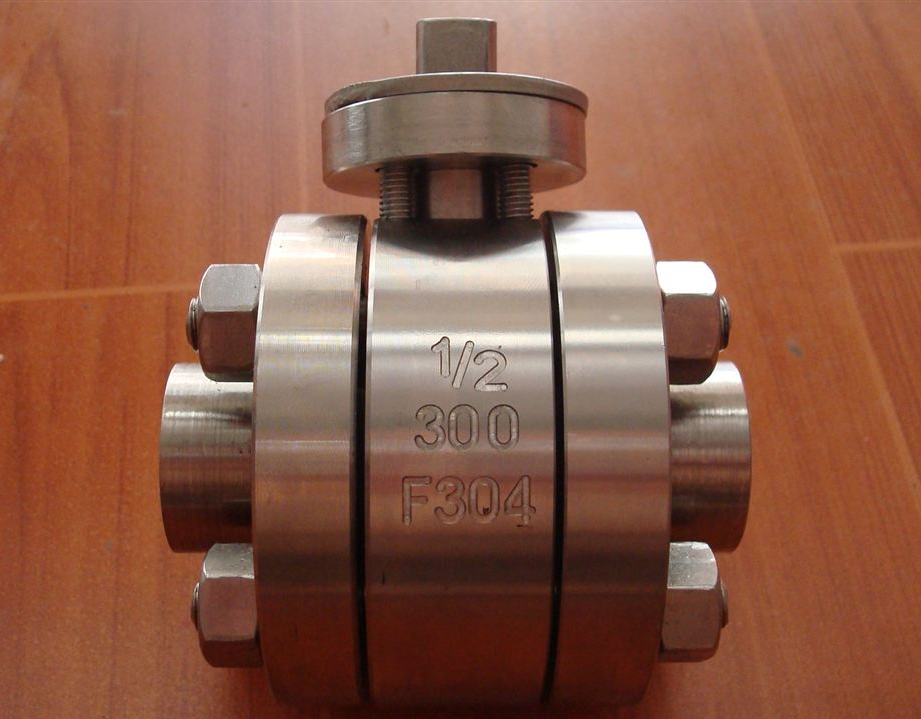

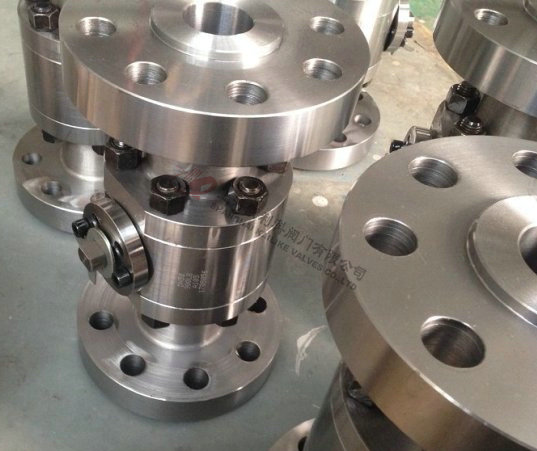

高壓球閥系列

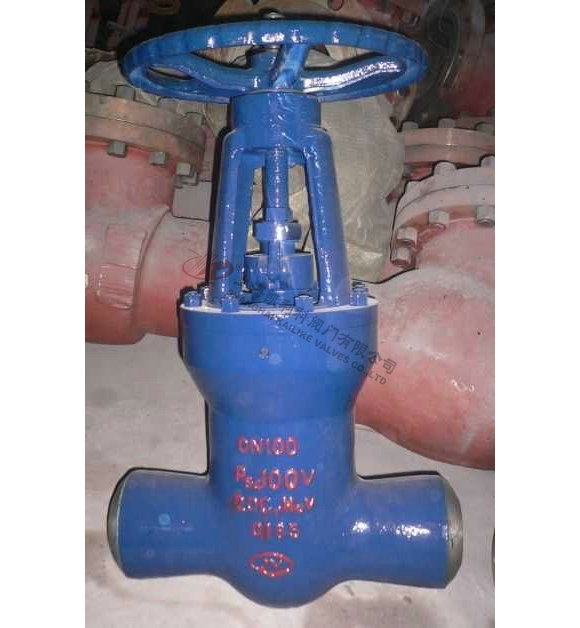

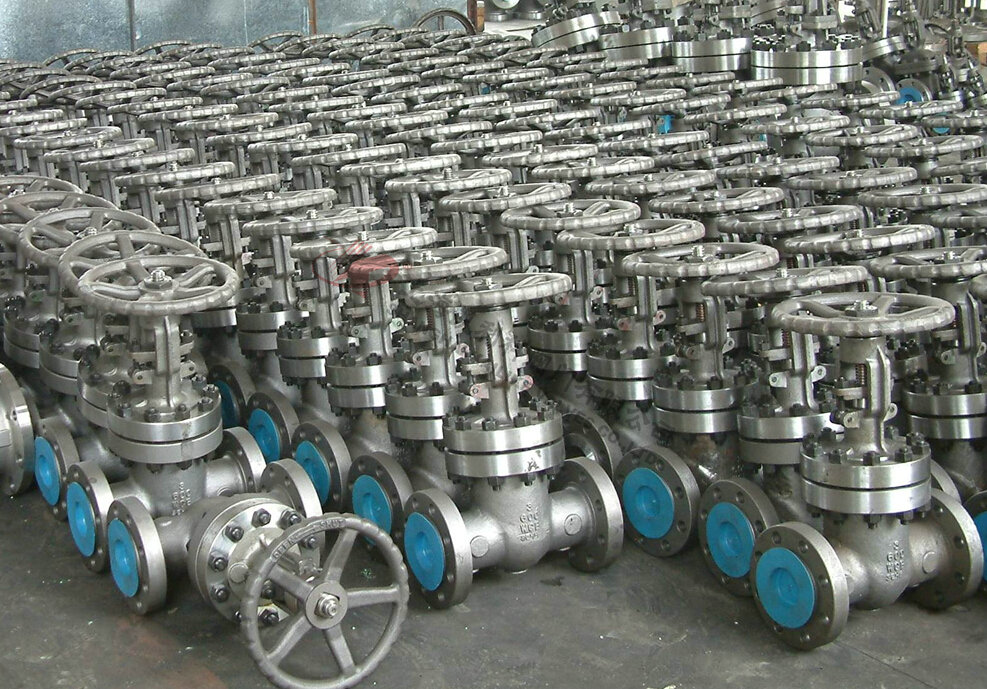

高壓閘閥系列

高壓蝶閥系列

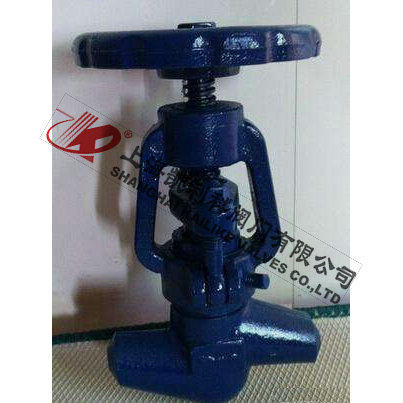

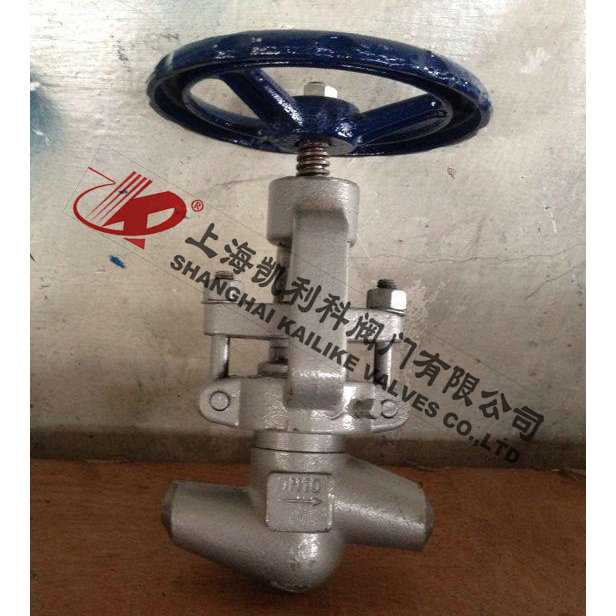

高壓截止閥系列

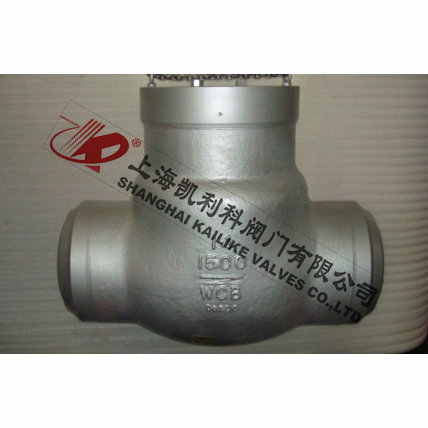

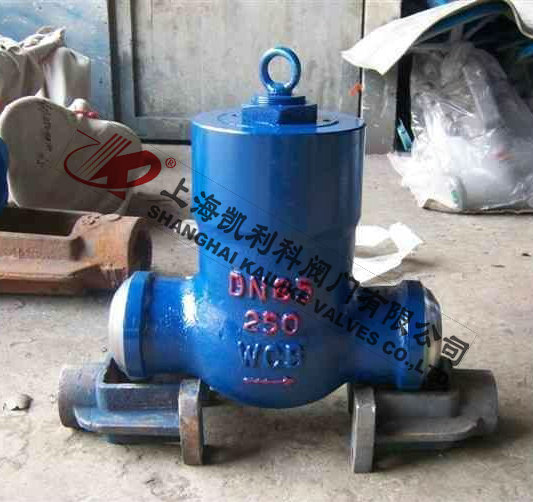

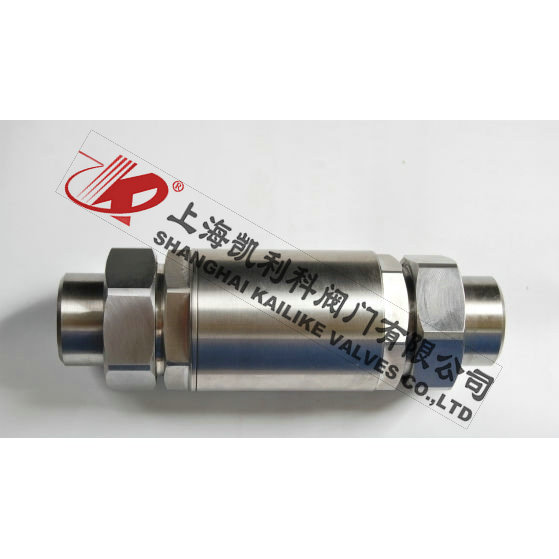

高壓止回閥系列

高壓調節閥系列

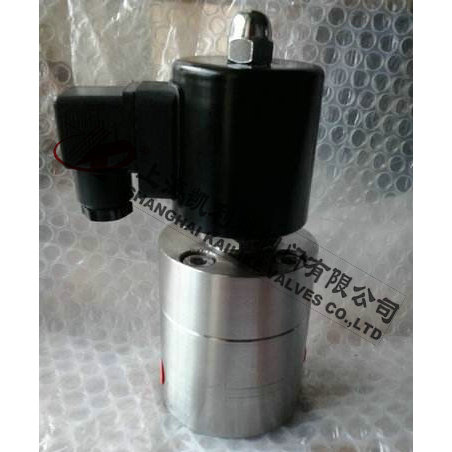

高壓電磁閥系列

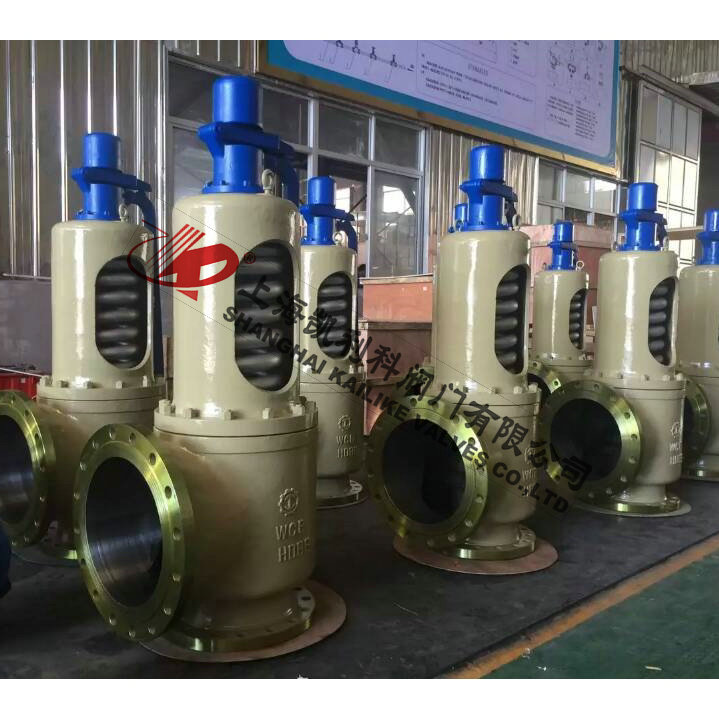

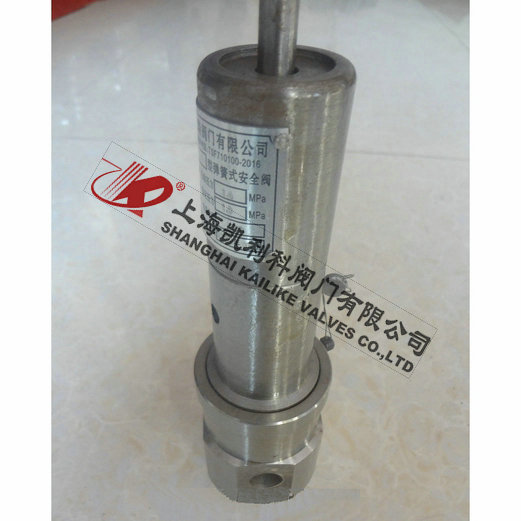

高壓安全閥系列

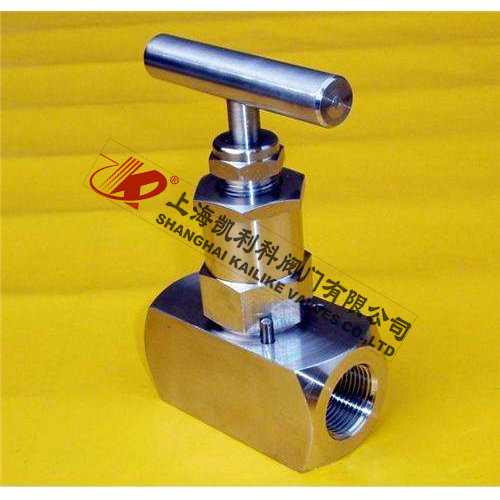

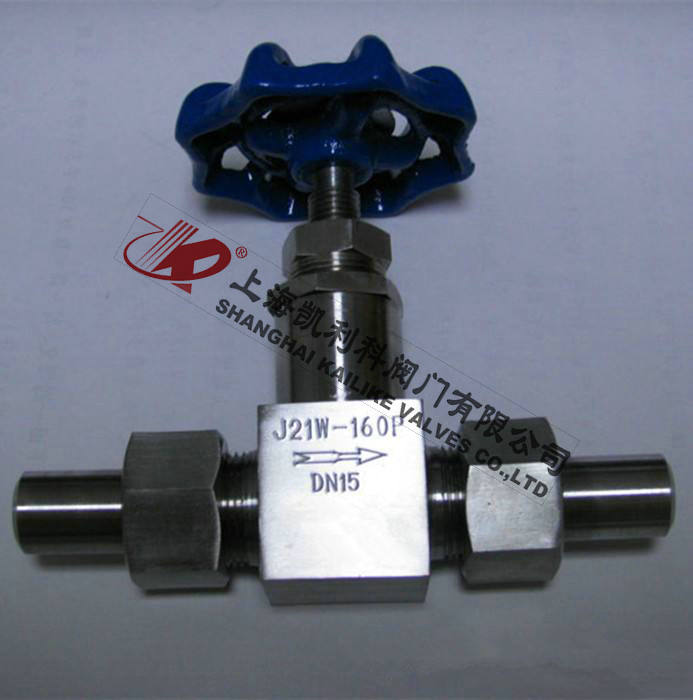

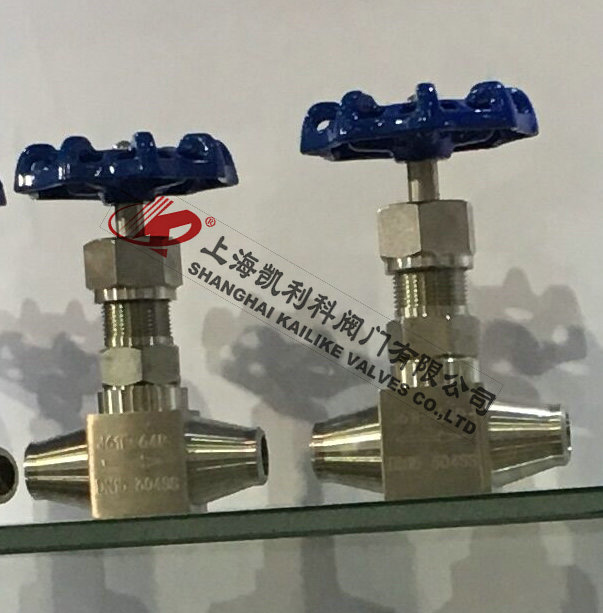

高壓針型閥系列

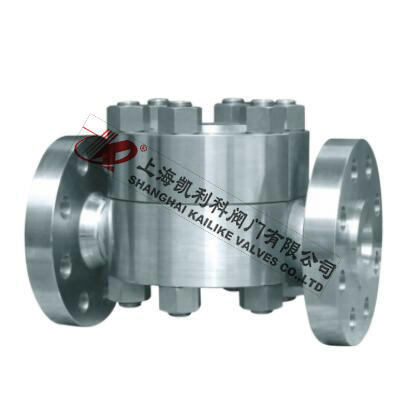

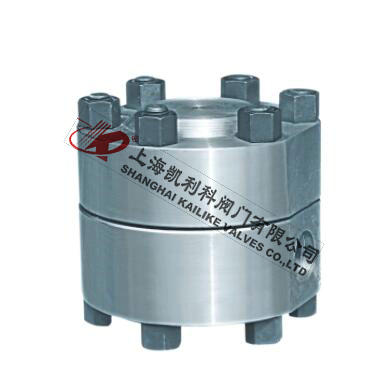

高壓疏水閥系列

高壓減壓閥系列

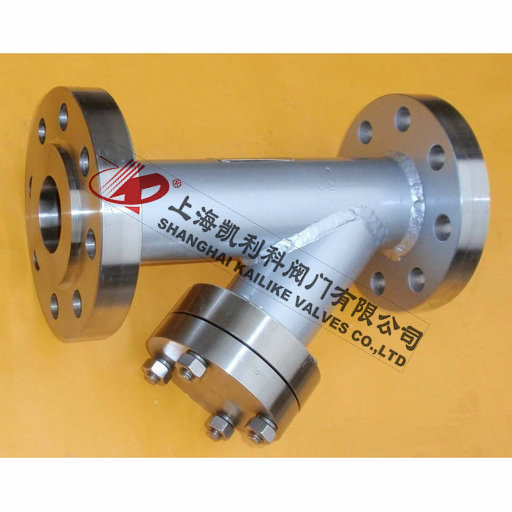

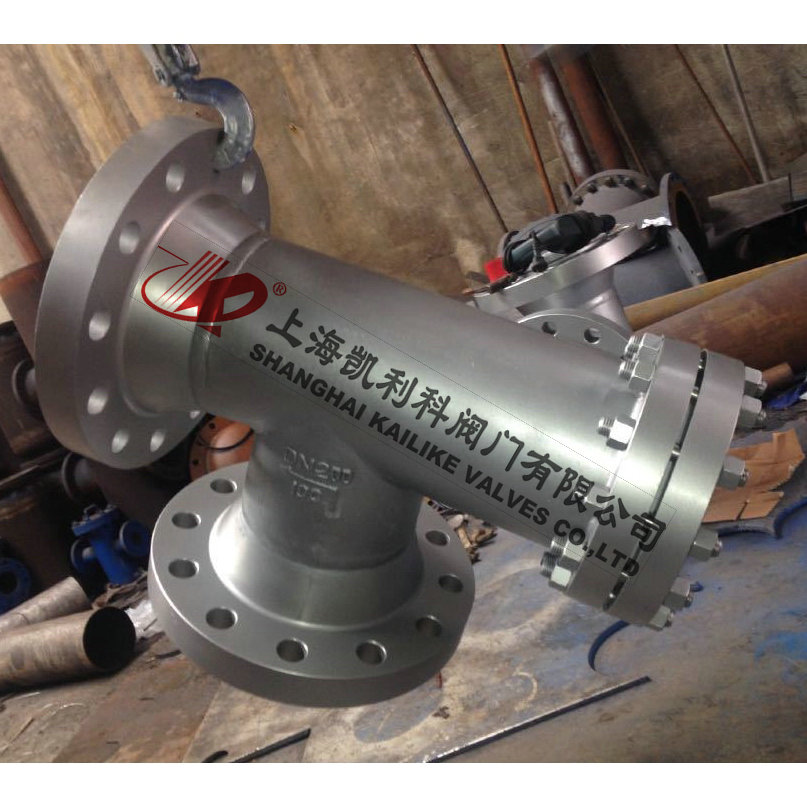

高壓過濾器系列
