閥門知識

泵保護閥用于保護泵最小流量的自動再循環含義：當流量過小，小于設定值，泵保護閥打開，保護泵不損壞。定義中最小流量閥是防止給水泵發生汽化而設定的，定值一般有廠家提供，當給水泵入口流量低于最小值時，最小流量閥打開，如果開啟后流量低于最小流量跳泵來保護給水泵。最小流量閥也叫給水泵再循環門，出口進入除氧器，經過給水泵進入給水系統。

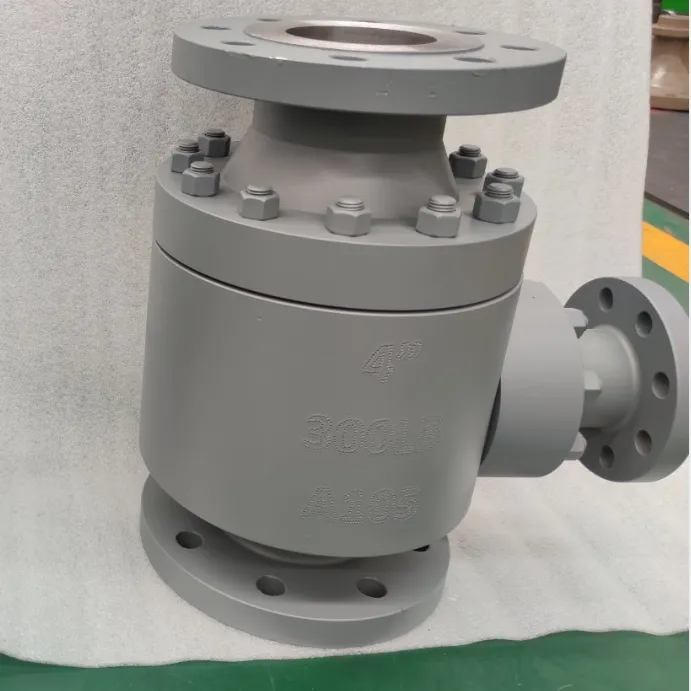

ZDM自動再循環泵保護閥作用原理：

1、根據感應到的主路流量不同,的主閥瓣止回錐將自動移動到某一個位：置上。同時主閥瓣帶動旁路閥閥桿,將主閥瓣動作傳遞至旁路，通過控制旁路閥閥瓣的位置，改變旁路的節流面積，從而控制通過旁路的流量。當主閥瓣回至閥座關閉狀態時, 所有流量通過旁路回流。當主閥瓣上升至頂端位置時,旁路則完全關閉,所有泵的流量流向工藝系統。該閥集四種功能于一體。
2、流量感知：自動再循環閥的主閥瓣能自動感知工藝系統中的主流量，從而根據此流量來確。定主閥瓣和旁路閥瓣的位置。
3、再循環控制：可以將泵正常運行所需要的最小流量通過旁路吸入到。存儲裝置中，調節水泵的H-Q特性，實現再循環。
4、旁路多級減壓：旁路控制系統能低噪音小磨損的把回流介質從泵出口的高壓減至適宜回流。存儲裝置中的低壓。
5、止回：自動再循環閥還具有止回閥的作用，防止液體回流到泵體中。標準型旁路帶止回功能。
6、其它旁路尺寸可按要求制作；最大的旁路流量取決于最大的Kv值。
7、ZDM系列自動循環泵保護閥是一種泵保護裝置。它自動對離心泵（尤其輸送熱水介質）在低負荷運行時泵體內可能出現的部分氣蝕損害和不穩定進行保護。一旦泵流量低于預設流量，旁路完全打開以確保泵所需最流量。即使主路完全關閉，即主路流量為零，最小流量也可以通過旁路進行自動循環。壓力通過旁路中的集成多級節流減壓閥降低。ZDM系列有適合高壓差的旁路，壓差最大至30MPa，具體選擇由工廠確定。多級減壓式的M型旁通可消除高速流動介質產生的噪音，防止氣蝕和閃蒸對閥門元件的破壞。

ZDM自動再循環泵保護閥特點：
1、防氣蝕多級減壓旁路，降低流速，適用于高壓工況
2、鍛造閥體，可選用碳鋼或不銹鋼材質等
3、標準型旁路帶止回功能，zui大工作壓差至30MPa
4、本閥無任何驅動方式。

尺寸壓力范圍：
