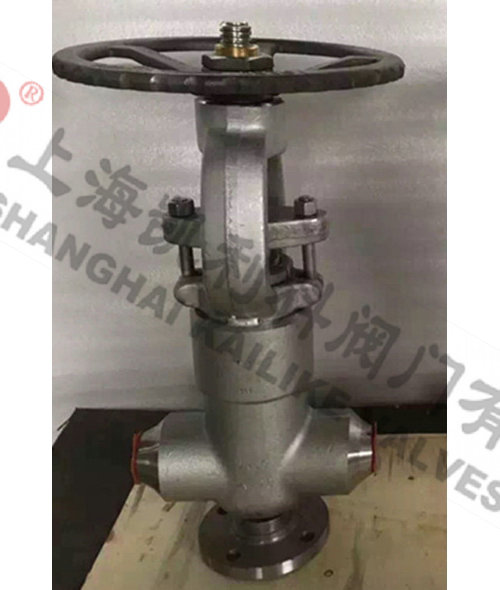

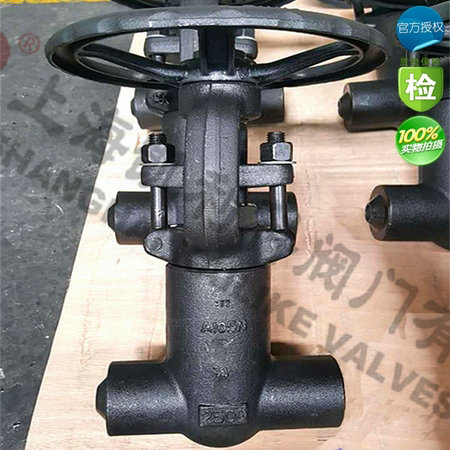

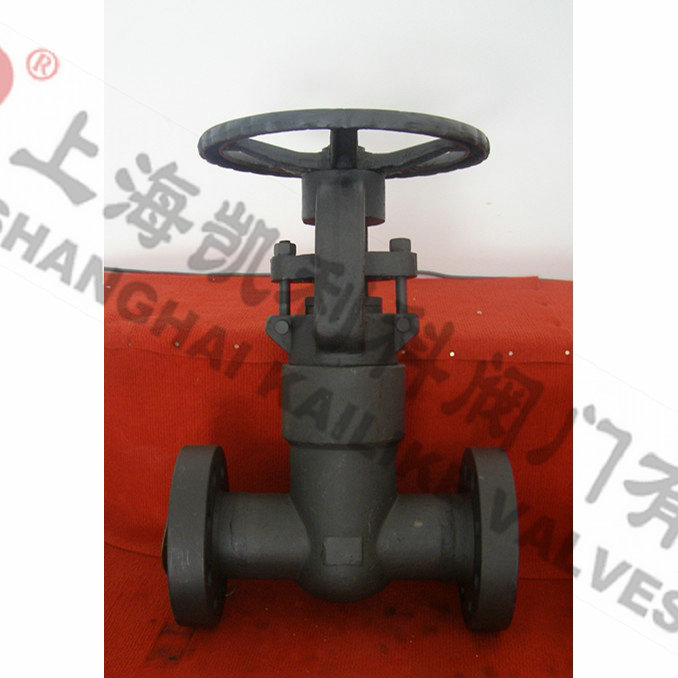

Z61Y,Z41Y鍛鋼自密封閘閥

產品名稱：	鍛鋼自密封閘閥	產品型號：	Z61Y、Z41Y
公稱通徑：	DN15～DN200	結構形式：	閘板式
公稱壓力：	16.0Mpa～42.0Mpa或900LB-2500LB	連接方式：	焊接、法蘭、內螺紋、承插焊
適用溫度：	-20ºC～+150ºC～425ºC～550ºC	驅動方式：	手動、傘齒輪、電動、氣動、液動
閥體材質：	鍛鋼、A105、A182、F11、F22	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、油、蒸汽	生產廠家：	上海凱利科閥門有限公司

產品說明

Z61Y、Z41Y鍛鋼自密封閘閥適用于A(yíng)NSI Class 150～2500，工作溫度＜600℃的石油、化工、火力電站等各種工況的管路上，切斷或接通管路介質。適用介質為：水、油品、蒸汽等。操作方式有：手動、齒輪傳動、電動、氣動等。

產品特點

●手輪采用可鍛鑄鐵鑄造，造型配合手握，適當增加摩擦力，方便開啟。也可選擇沖擊式手輪。
●閥桿螺母采用高鎳球鐵，“T”形螺紋與閥桿配合傳遞力矩。
●閥蓋上設有推力球軸承及油杯，可定期補充固體潤滑油，減少啟閉力矩，保持輕松啟閉。填料壓蓋和壓套分體設計，保證閥桿的同心度。
●合理的填料函設計，采用編結石墨、柔性石墨填料加中間填料套的組合，確保閥門無外泄漏，符合環保要求。
●閥門的閥體與閥蓋的連接采用壓力自緊密封結構，楔形密封環與四開環組合，壓力越高密封越可靠。
●閥桿頭部整體鍛造，與閥瓣通過“T”型槽連接，保證強度。
●閥座采用焊接結構，密封面堆焊硬質合金，保證長時間工作安全可靠。
●閘板采用鍛鋼、彈性閘板，在高壓力工況下具有一定的彈性補償。使密封更加可靠。

設計與制造標準

●設計與制造：ANSIB16.34　API600　API602
●法蘭尺寸：ANSIB16.5
●壓力溫度：ANSIB1.20.1
●結構長度：ANSIB16.10
●對焊連接尺寸：ANSIB16.11
●檢驗與試驗：API598

標準材質明細表

序號	零件名稱	CS to ASTM	AS to ASTM	SS to ASTM
		Type A105N	Type F22	Type F304(L)	Type F316(L)
1	閥體	A105N	A182 F22	A182 F304(L)	A182 F316(L)
2	密封環	A276 410	A276 304	A276 304(L)	A276 316(L)
3	閘板	A182 F430	A182 F304	A182 F304(L)	A182 F316(L)
4	閥桿	A182 F6a	A182 F304	A182 F304(L)	A182 F316(L)
5	密封座	A105N	A182 F304	A182 F304(L)	F316(L)
6	密封環	A276 304L			A276 316(L)
7	閥蓋	A105N	A182 F22	A182 F304(L)	A182 F316(L)
8	活節螺栓	A193 B7	A193 B16	A193 B8(M)
9	圓柱銷	A276 F420		A182 F304
10	填料	柔性石墨		PTFE
11	提升螺母	A194 2H	A194 4	A194 8	A194 8M
12	軸承壓蓋	A276 F410		A182 F304
13	手輪	A105		A182 F304
14	鎖緊螺母	A194 2H	A194 4	A194 8	A194 8M
15	閥桿螺母	A276-420
16	軸承壓蓋	A194 2H	A194 4	A194 8	A194 8M
17	手輪	A197
適用介質		水、蒸汽、油品等	水、蒸氣、油品等	硝酸、醋酸等
適用溫度		-29°C～425°C	-29°C～550°C	-29°C～200°C

注意：客戶需求的其他材質也可采用。密封面材料配對由客戶指定內件代號決定?！S=碳鋼；AS=合金鋼；SS=不銹鋼；

J61Y鍛鋼自密封閘閥外形結構圖

J61Y鍛鋼自密封閘閥主要外形尺寸900LB-1500LB-2500LB

NPS		1/2	3/4	1	11/4	11/2	2
L(RTJ)	900～1500Lb	216	229	254	279	305	368
	2500Lb	264	273	308	349	384	451
H（開）	900～1500Lb	216	250	270	320	350	445
	2500Lb	321	321	321	373	406	495
W		160	160	180	200	250	280
重量	900～1500Lb	19.6	21.5	25.7	37.8	48.5	99.8
	2500Lb	21.5	24.7	30.4	48.1	58.1	130

J41Y鍛鋼自密封閘閥外形結構圖

J41Y鍛鋼自密封閘閥主要外形尺寸900LB-1500LB-2500LB

ANSI 900、1500、2500Lb
	ANSI 900Lb					ANSI 1500Lb					ANSI 2500Lb
NPS	2	3	4	6	8	2	3	4	6	8	2	3	4	6
L	368	381	457	610	737	368	470	546	705	832	451	368	457	610
H	520	650	750	800	940	615	705	925	1190	1525	520	735	890	1145
W	250	350	450	500	600	250	350	450	600	710	350	450	600	750

輕松地扭矩傳遞結構

手輪或沖擊手輪通過閥桿螺母將扭矩傳遞至閥桿上，閥桿采用A182F6(1Cr13)鍛造并調質處理，硬度達到HB220～250。為了減少力在傳遞過程中的損耗，閥桿螺母選用高鎳球鐵A439GR.D2或銅合金(高鎳球鐵具有一定的自潤滑性)，硬度比閥桿小HB50左右。大口徑、高壓力閥門可在閥桿螺母上下加上推力軸承，同時設有油杯結構，可定期加入固體油脂，保持潤滑，使閥門始終具有較輕的扭矩。

自密封結構

閥門填料選用柔性石墨、編結石墨和中間填料套的組合，既具有良好的密封性能又有一定的強度，確保閥門沒有外漏，符合環保要求。閥門閥體與閥蓋的連接采用壓力自緊密封結構，楔形帶槽的密封環（軟鋼或不銹鋼）與四開環組合；閥體相應部位堆焊硬質和緊，迫使密封環在高壓下變形實現可靠密封，壓力越高密封越可靠。

整體鍛造的閥桿頭部

鍛鋼自密封閘閥適用于高溫、高壓的工況，由于介質溫度不穩定，可能造成一定的溫差，閘板容易產生卡緊現象，整體鍛造的閥桿頭部抗拉強度高，在閘板卡緊時加大拉力不會(huì )使閥桿頭部斷裂，造成閘板陷入閥體無法運作的后果。

整體鍛造彈性閘板、焊接閥座

閘板采用整體鍛造而成，通過機械加工，形成結構獨特的彈性閘板，該閘板強度好，并有一定的彈性，在較為復雜的工況下具有其顯著的優勢。閘板對焊硬質和緊，在閥門出廠前密封面都留有一定的磨損余量，使用一段時間后密封面磨損，閘板自然下滑但仍能與閥座密封面完全接觸，保證閥門的正常使用。閥座采用焊接形式，選用適合的電焊條或焊絲，通過對其進行焊前、焊后熱處理，直接焊接在閥體上，可實現閥座的可更換性。


聲明：【Z61Y,Z41Y鍛鋼自密封閘閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的Z61Y,Z41Y鍛鋼自密封閘閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
