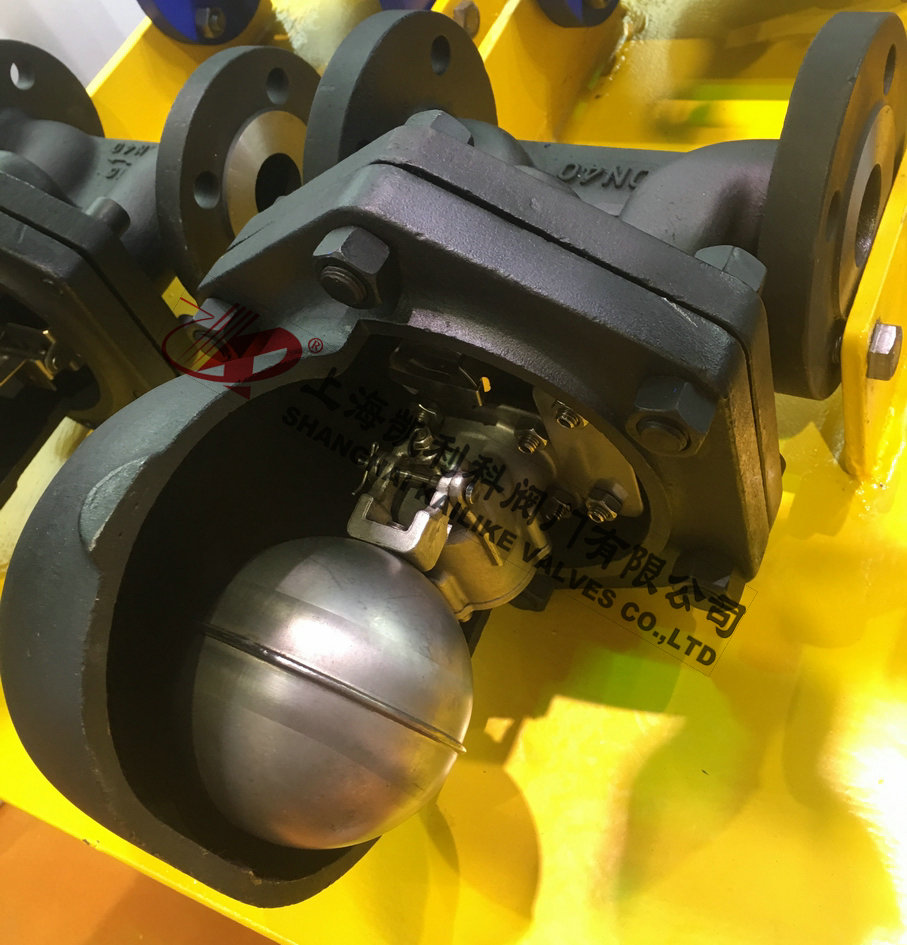

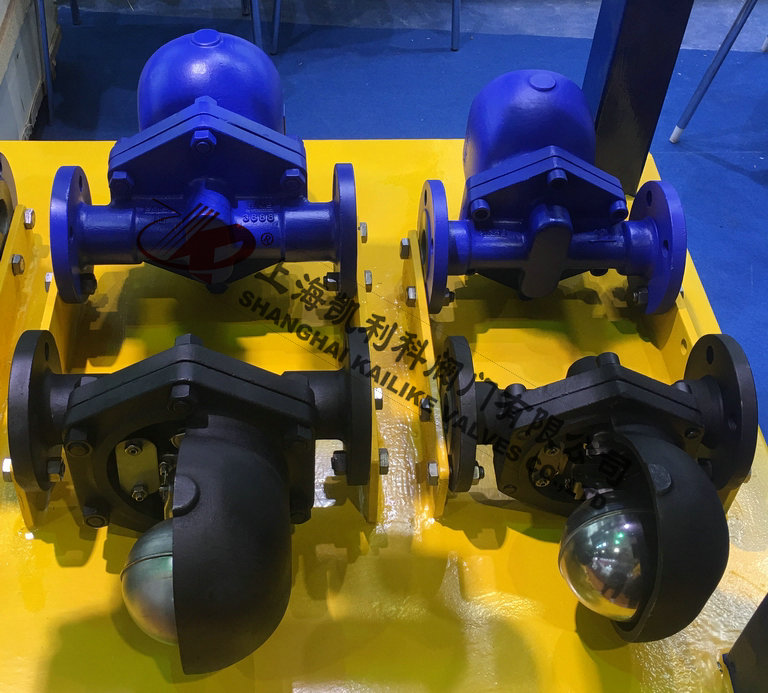

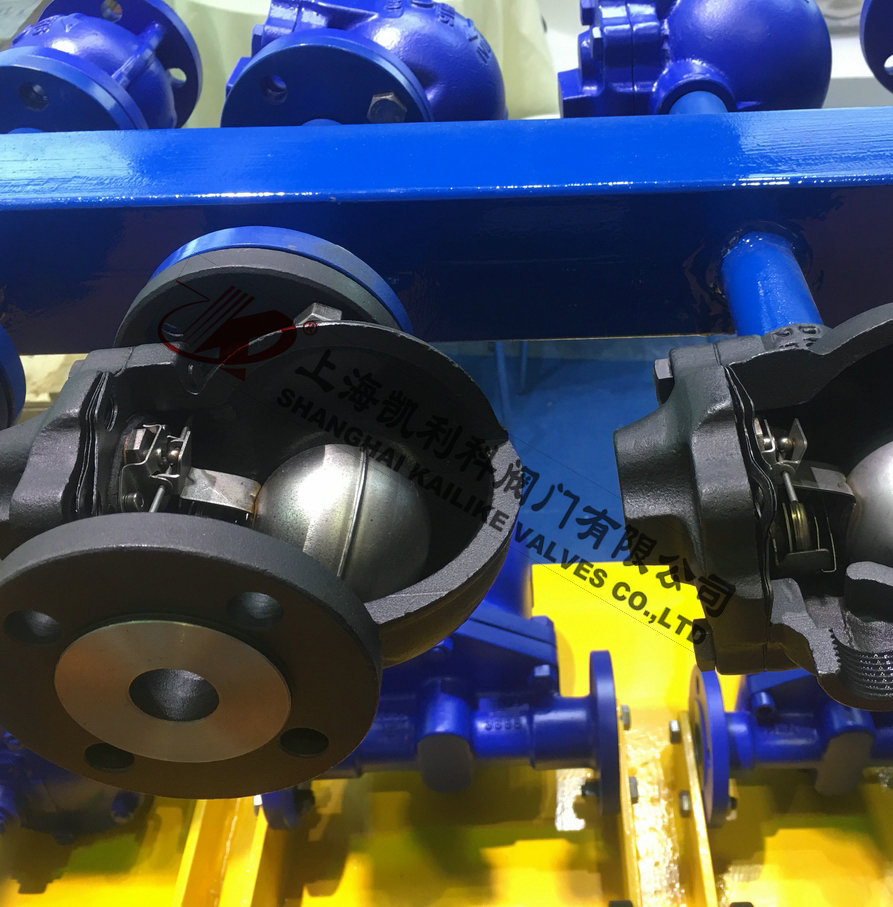

FT44H杠桿浮球式蒸汽疏水閥

產品名稱：	杠桿浮球式蒸汽疏水閥	產品型號：	FT44H
公稱通徑：	DN15～DN100	結構形式：	杠桿式
公稱壓力：	1.6MPa～2.5MPa～4.0MPa	連接方式：	法蘭、內螺紋、承插焊
適用溫度：	-29ºC～+425ºC	驅動方式：	自動
閥體材質：	鑄鋼、不銹鋼	制造標準：	國標GB、德國DIN、美國API、ANSI
適用介質：	水、蒸汽等	生產廠家：	上海凱利科閥門有限公司

產品說明

FT44H杠桿浮球式蒸汽疏水閥廣泛用于工業蒸汽加熱設備，各種大型熱交換器及干燥機、夾套鍋等，特別應用于冷凝水特大排量在的工作場合。用于蒸汽加熱設備和凝結水回收系統及需要快速排除凝結水的工況，能自動、迅速、連續地排除凝結水，有效地阻止蒸汽泄漏，并獲得最好的加熱效果。

產品特點

1、能連續排放飽和凝結水加熱設備不會(huì )有水積聚，從而獲得最高的熱效率。
2、蒸汽壓力變化時不受影響浮球帶動杠桿自動調節閥座孔的開度，工作連續，性能穩定。
3、排空氣性能好自動排空氣裝置能排除不凝結的冷熱氣體，無氣鎖現象，工作平穩無噪音。

工作原理

       該閥剛啟動時，自動排空氣裝置迅速排除系統中不凝結氣體，當蒸汽和熱凝結水進入后，閥腔內溫度隨著升高，排空氣裝置自動關閉，浮球根據凝結水水位的變化而作升降，帶動杠桿調節閥座孔的開度，連續排放凝結水。當凝結水停止進入時，浮球靠自重下降，驅使杠桿帶動閥芯關閉排水閥座孔。

排量圖



結構分析圖

主要零部件

序號	名稱	材料
1	閥體	WCB
2	密封板	Q235
3	彈子密封座	304
4	支架	304
5	螺柱	35CrMoA
6	螺母	45
7	墊圈	H62
8	膜盒密封座	304
9	膜盒	304
10	杠桿	304
11	浮球	304
12	閥蓋	WCB

外形結構圖



主要外形尺寸

型號	口徑DN	L	H	h	W
FT44H	15	150	159	70	102
	20	150	159	70	102
	25	160	159	70	106
	32	270	225	153	178
	40	270	225	153	178
	50	270	225	153	178
	65	270	225	153	178
	80	350	300	90	210
	100	350	300	90	210

主要外形尺寸

型號	口徑DN	L	H	h	W
FT14H	15	121	148	70	112
	20	121	148	70	112
	25	145	158	70	112
	32	270	225	153	172
	40	270	225	153	172
	50	270	225	153	172

聲明：【FT44H杠桿浮球式蒸汽疏水閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的FT44H杠桿浮球式蒸汽疏水閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
