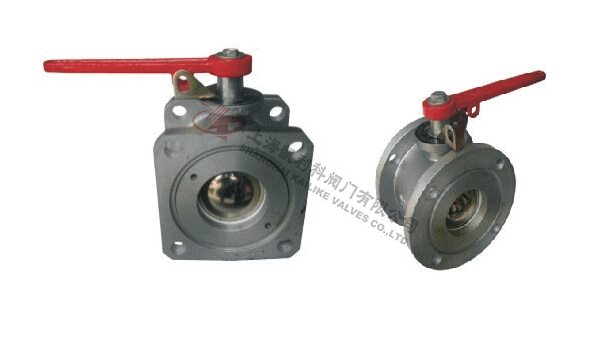

Q41F-ZL鋁合金球閥

產品名稱：	鋁合金球閥	產品型號：	Q41F-ZL
公稱通徑：	DN50～DN100	結構形式：	球形
公稱壓力：	0.4Mpa～0.6MPa	連接方式：	圓法蘭、方法蘭
適用溫度：	≤50ºC	驅動方式：	手動
閥體材質：	鋁合金	制造標準：	國標GB、德國DIN、美國API、ANSI、ISO
適用介質：	柴油、汽油、煤油	生產廠家：	上海凱利科閥門有限公司

產品說明

Q41F-ZL鋁合金球閥采用鋁合金殼體，不銹鋼球芯，具有材料配制合理結構緊湊，重量輕，體積小，使用方便等優點，設有限位和加鎖裝置，安全可靠。廣泛用于非腐蝕性液體輸送管道開閉控制（如油罐車，加油站等）調整：旋轉法蘭內密封座可調整板桿輕重和消除滲漏，當密封環與球面封部位有損傷時，要修正其密封面或者更換。

產品介紹

鋁合金球閥又名鋁合金槽車球閥，按外形結構可分為鋁直通槽車方球閥和鋁直通槽車圓球閥，采用鋁合金殼體，不銹鋼球芯，具有結構緊湊，重量輕，體積小，使用方便等優點，設有限位和加鎖裝置，安全可靠。廣泛用于非腐蝕性液體輸送管道開閉控制（如油罐車，加油站等）旋轉法蘭內密封座可調整板桿輕重和消除滲漏，當密封環與球面部位有損傷時，要修正其密封面或者更換。

產品特點

1、鋁合金球閥設有方法蘭連接跟圓法蘭連接，滿足不同管道需求。
2、采用鋁合金殼體，具有結構緊湊，重量輕，體積小。
3、結構緊湊，設有限位和加鎖裝置，旋轉法蘭內密封座可調整扳桿輕重和消除滲漏。

產品優點

1．流體阻力小，全通徑的球閥基本沒有流阻。
2．結構簡單、體積小、重量輕。
3．緊密可靠。它有兩個密封面，而且目前球閥的密封面材料廣泛使用各種氟塑料，密封性好，能實現完全密封。在真空系統中也已廣泛使用。
4．操作方便，開閉迅速，從全開到全關只要旋轉90°，便于遠距離的控制。
5．維護方便，球閥結構簡單，密封圈一般都是活動的，拆卸更換都比較方便。
6．在全開或全閉時，球體和閥座的密封面與介質隔離，介質通過時，不會(huì )引起閥門密封面的侵蝕。
7．由于球閥在啟閉過程中有擦拭性，所以可用于帶懸浮固體顆粒的介質中。

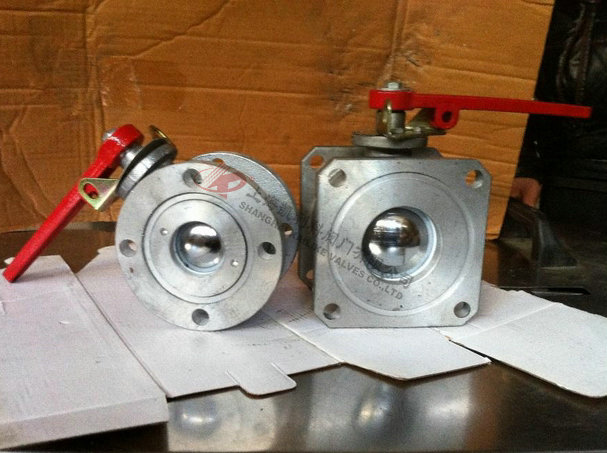

方型法蘭及圓型法蘭對比圖

材料及參數

殼體材質	鋁合金
閥桿材質	45#鍍鉻
球心材質	不銹鋼304
手柄材質	碳鋼
密封圈材質	聚四氟乙烯
閥桿密封	耐油橡膠
公稱壓力	0.6MPa
殼體試驗壓力	0.6MPa
密封試驗壓力	0.45MPa
適用介質	汽油、煤油、柴油
工作環境	-30～+60℃

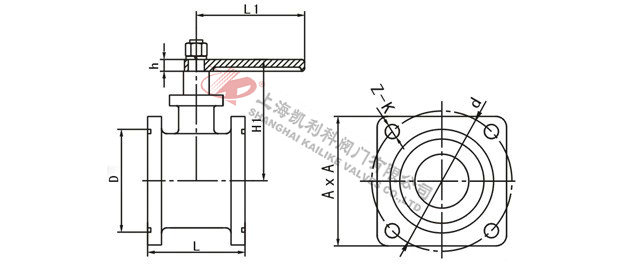

外形結構圖

外形連接尺寸

公稱口徑	外形連接尺寸
	L	A	d	D	Z-K
DN50	86	120	130	96	4-12
DN65	115	140	155	120	4-14
DN80	130	150	162	135	4-14
DN100	155	180	195	166	4-14



聲明：【Q41F-ZL鋁合金球閥】規格型號、結構尺寸由上海凱利科閥門有限公司提供，如何選擇適用的Q41F-ZL鋁合金球閥產品，使之在工藝控制中安全可靠、經濟適用,可致電我司銷售部門及技術部門，我們將在最短的時間內為您解答！
