蝶閥工作原理(圖)
蝶閥(Butterfly Valve)啟閉件是蝶板,由閥桿帶動,在閥體內繞其自身的軸線旋轉90°,從而達到啟閉或調節的目的。在管路中主要用來做切斷介質,結構簡單,操作靈活,開關迅速,尺寸小,結構短,阻力小,重量輕等特點。

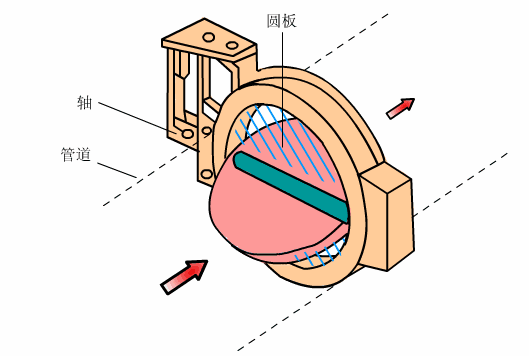

蝶閥工作原理(圖)
|
1、啟閉方便迅速、省力、流體阻力小,可以經常操作。
2、結構簡單,外形尺寸小,結構長度短,體積小,重量輕,適用于大口徑的閥門。
3、可以運送泥漿,在管道口積存液體最少。
4、低壓下,可以實現良好的密封。
5、調節性能好。
6、全開時閥座通道有效流通面積較大,流體阻力較小。
7、啟閉力矩較小,由于轉軸兩側蝶板受介質作用基本相等,而產生轉矩的方向相反,因而啟閉較省力。
8、密封面材料一般采用橡膠、塑料、故低壓密封性能好。
9、安裝方便。
10、操作靈活省力,可選擇手動、電動、氣動、液壓方式。
|
蝶閥結構原理
蝶閥全開到全關通常是小于90° ,蝶閥和蝶桿本身沒有自鎖能力,為了蝶板的定位,要在閥桿上加裝蝸輪減速器。采用蝸輪減速器,不僅可以使蝶板具有自鎖能力,使蝶板停止在任意位置上,還能改善閥門的操作性能。工業專用蝶閥的特點:能耐高溫,適用壓力范圍也較高,閥門公稱通徑大,閥體采用碳鋼制造,閥板的密封圈采用金屬環代替橡膠環。大型高溫蝶閥采用鋼板焊接制造,主要用于高溫介質的煙風道和煤氣管道。
1、蝶閥具有結構簡單、體積小、重量輕、材料耗用省,安裝尺寸小,開關迅速、90°往復回轉,驅動力矩小等特點,用于截斷、接通、調節管路中的介質,具有良好的流體控制特性和關閉密封性能。
2、蝶閥可以運送泥漿,在管道口積存液體最少。 低壓下,可以實現良好的密封。 調節性能好。
3、蝶板的流線型設計,使流體阻力損失小,可謂是一種節能型產品。
4、閥桿為通桿結構,經過調質處理,有良好的綜合力學性能和抗腐蝕性,抗擦傷性。蝶閥啟閉時閥桿只作旋轉運動而不作升降運行,閥桿的填料不易破壞,密封可靠。與蝶板錐銷固定,外伸端為防沖出型設計,以免在閥桿與蝶板連接處意外斷裂時閥桿崩出。
5、 連接方式有法蘭連接、對夾連接、對焊連接及凸耳對夾連接。
